Derzeit beträgt die weltweite Emission anthropogener CO2-Emissionen etwa 50 Gt/a, wobei das Bauwesen zu etwa 50 % daran beteiligt ist. In Deutschland gibt es im Zuge der Transformation große Bestrebungen, den Ausstoß klimaschädlicher Gase um mindestens das Dreifache zu reduzieren und gleichzeitig Ressourcen sowie Materialien in Neubauten und Bestandsgebäuden einzusparen. Parallel dazu werden im Bauwesen neue Ansätze entwickelt, um das Abfallaufkommen sämtlicher Baustoffe und Baukonstruktionen zu verringern und diese in einen zirkulären Kreislauf zu integrieren, gemäß den Prinzipien der Big 5: reduce – re-use – recycle – refuse – repair. Die Reduktion der Treibhausgasemissionen der Deckensysteme spielt dabei eine wichtige Rolle.
1 Einleitung
Um die Klimaschutzziele bis 2045 und die Anforderungen der EU-Taxonomie zu erfüllen, müssen Gebäude künftig in Form einer Ökobilanzierung nach DIN EN 15978 vergleichbar gemacht werden, ähnlich, wie es derzeit mit dem Energieausweis für den Betrieb von Gebäuden geschieht. Dabei werden Umweltwirkungen wie Klimaerwärmung, Versauerung, Sommersmog und Ozonabbau rechnerisch bewertet und dargestellt.
Der Ökobilanzierung liegen Umweltproduktdeklarationen (EPDs) zugrunde, die aus verschiedenen Datenbanken wie z. B. ÖKOBAUDAT abgerufen und mit den ermittelten Massen und Flächen multipliziert werden können. Auf Gebäude-, Bauteil- und Materialebene bietet die Tragwerksplanung und dabei die verschiedenen Deckensysteme einen bedeutenden Hebel, um Treibhausgasemissionen zu reduzieren, Abfallmengen zu minimieren und Ressourcen bei Baustoffen, Bauweisen und Baukonstruktionen effizienter zu nutzen.
2 Potenziale
In Bild 1 sind die ungefähren Anteile der konstruktionsbedingten Treibhausgasemissionen (THG) eines Wohngebäudes dargestellt. Deutlich erkennbar ist, dass die Emissionen der Deckenanteile etwa 40 % des Gesamten ausmachen und flächenmäßig die größten Anteile eines Gebäudes darstellen. Daher ist die Optimierung der Deckensysteme, gefolgt von den tragenden Wänden, als wichtigster Hebel im konstruktiven Bereich zur Vermeidung klimaschädlicher Treibhausgasemissionen zu betrachten. Die Reduktion der Bauteilmassen führt zu einer Verringerung des CO2-Verbrauchs der Bauteile und einer Verkleinerung der Fundamente, was wiederum Ressourcen einspart.
Die größten Potenziale zur CO2-Reduktion liegen in den ersten drei Planungsphasen. In diesen Phasen wird wesentlich entschieden, wie nachhaltig ein Gebäude errichtet oder umgebaut wird. Mit fortschreitenden Planungsphasen nimmt das CO2-Einsparungspotenzial ab.
3 Grundsätze der Deckenvergleiche
Dieser Bericht konzentriert sich auf die Treibhausgasemissionen verschiedener Deckensysteme, die miteinander verglichen werden. Dabei bildet die Betrachtung der Deckensysteme allein nur einen Teil der Wahrheit ab. Die Höhe der CO2-Emissionen dieser Systeme hängt stark von Faktoren wie Verkehrslasten, Spannweiten, Ausnutzungsgraden sowie Art und Häufigkeit der unterstützenden Wände und Stützen ab. Eine umfassende Ökobilanzierung ist erforderlich, um Gebäude hinsichtlich des CO2-Verbrauchs aus Konstruktion und Betrieb miteinander vergleichen zu können.
In den Berechnungen werden vereinfachend nur Einfeldträgersysteme in die Emissionsbetrachtung einbezogen. Tatsächlich verfügen einige Deckensysteme über einen zweiachsigen Lastabtrag oder wirken als Durchlaufträger, wodurch Biegelinie und Durchbiegung angehoben werden. Dadurch könnten dünnere Systeme realisiert werden.
Tatsächlich müssen die Deckensysteme in Kombination mit der unterstützenden Struktur betrachtet werden. Kleinere Deckenspannweiten haben zwar ein geringeres GWP, erfordern jedoch mehr tragende Wände und Stützen, die wiederum das GWP erhöhen. Auch die Nutzungsdauer der Bauteilsysteme sollte in einer ganzheitlichen Ökobilanzierung berücksichtigt werden. Ein direkter Vergleich der Deckensysteme muss daher immer vorsichtig betrachtet werden und sollte im Gesamtkontext der Ökobilanzierung des gesamten Gebäudes erfolgen. In diesem Zusammenhang ist es wichtig, die resultierenden Anteile am gesamten GWP der Baustoffe eines Deckensystems herauszufiltern und sichtbar zu machen. Dies ermöglicht ein besseres Verständnis für die nachhaltige Optimierung eines Deckentragwerks.
Es werden die Phasen A1–A3 (Herstellungsphase) sowie C3, C4 (Abfallbehandlungs-, Entsorgungsphase) betrachtet. Das Recyclingpotenzial D wird lediglich zur Information bereitgestellt, was in der Fachwelt zu kontroversen Diskussionen führt. Die Module C1, C2 (Rückbau, Abtransport) sowie B1, B8 (Betrieb) werden bei den folgenden Deckensystemen nicht berücksichtigt. Dies führt manchmal zu Verwirrung, da bspw. die Ökobilanzierung gemäß QNG die Phasen A1–A3, B4, B6, C3, C4 einbezieht. Die uneinheitliche Berücksichtigung der einzelnen Phasen wird in Zukunft mit Sicherheit weiterhin kontrovers diskutiert werden.
4 EPD (Environmental Product Declaration)
Die Umweltproduktinformationen werden aktuell nach DIN EN 15804+A2 [1] erstellt und sind kostenlos auf mehreren Plattformen wie ÖKOBAUDAT (derzeit ca. 1400 EPDs) abrufbar. Dabei werden die EPDs als generische, herstellerspezifische, durchschnittliche und repräsentative Datensätze mit unterschiedlichen GWP-Werten (Global Warming Potential) angegeben, bspw. in kg CO2 pro Masse oder Fläche. Diese Werte dienen als Indikatoren für die Umweltwirkungen. Mit welchen GWP-Werten (hoch oder niedrig) man in welcher Planungsphase rechnen muss, ergibt sich aus der Betrachtungslogik: vom Allgemeinen zum Detail .
Tab. 1 Treibhauspotenzial GWP verschiedener Baustoffe für die Module A1–A3, C3, C4
Beton | A1–A3 | C3, C4 | Total | |
min GWP, C20/25 | 122 | 4,3 | 126 | kg CO 2 -eq/m³ |
min GWP, C25/30 | 134 | 5 | 139 | kg CO 2 -eq/m³ |
min GWP, C30/37 | 147 | 4,5 | 152 | kg CO 2 -eq/m³ |
min GWP, C40/50 | 165 | 2,8 | 168 | kg CO 2 -eq/m³ |
min GWP, C45/55 | 175 | 2,9 | 178 | kg CO 2 -eq/m³ |
max GWP, C20/25 | 157 | 5,1 | 162 | kg CO 2 -eq/m³ |
max GWP, C25/30 | 176 | 5 | 181 | kg CO 2 -eq/m³ |
max GWP, C30/37 | 196 | 5,1 | 201 | kg CO 2 -eq/m³ |
max GWP, C40/50 | 276 | 0,7 | 277 | kg CO 2 -eq/m³ |
max GWP, C45/55 | 273 | 5,1 | 278 | kg CO 2 -eq/m³ |
abs. min GWP, C25/30 (Holcim) | 129,2 | 3,8 | 133 | kg CO 2 -eq/m³ |
Betonstahl | A1–A3 | C3, C4 | Total | |
min GWP, Betonstahl | 474 | 0,7 | 475 | kg CO 2 -eq/t |
max GWP, Betonstahl | 888 | 0,3 | 889 | kg CO 2 -eq/t |
abs. min GWP, Betonstahl (ArcelorMittal) | 300 | 1,6 | 302 | kg CO 2- eq/t |
Baustahl | A1–A3 | C3, C4 | Total | |
min GWP, Baustahl | 560 | 0 | 560 | kg CO 2 -eq/t |
max GWP, Baustahl | 1050 | 42,3 | 1092 | kg CO 2 -eq/t |
abs. min GWP, Baustahl (Stahlwerk Thüringen) | 335 | 1,6 | 337 | kg CO 2 -eq/t |
Brettsperrholz | A1–A3 | C3, C4 | Total | |
min GWP, Brettsperrholz | –660 | 753 | 93 | kg CO 2 -eq/m³ |
max GWP, Brettsperrholz | –624 | 762 | 138 | kg CO 2 -eq/m³ |
Drei- und Fünf-Schicht-Massivholzplatte | A1–A3 | C3, C4 | Total | |
GWP, Massivholzplatte | –647 | 810 | 163 | kg CO 2 -eq/m³ |
5 GWP (Treibhauspotenzial)
In den folgenden Betrachtungen der Deckensysteme werden daher die minimalen und maximalen GWP-Werte aus den EPDs von ÖKOBAUDAT, IBU und Kiwa herangezogen. Diese Werte spiegeln die Daten aus dem DBV-Heft 50, Band 3 [2] wider.
Ziel ist es, schnell Transparenz darüber zu schaffen, in welcher Bandbreite die GWP-Werte der einzelnen Baustoffe liegen, da es sehr unterschiedliche Datenwerte der Hersteller für scheinbar ähnliche oder vergleichbare Produkte gibt. Zusätzlich wird bei einigen Deckensystemen der absolut geringste herstellerspezifische Wert betrachtet.
6 Treibhauspotenzial verschiedener Deckensysteme
6.1 Stahlbetondecke (Bild 2)
Tab. 2 Treibhauspotenzial GWP Stahlbetonplatte für die Module A1–A3, C3, C4 (kg CO 2 -eq/m²) ¨C20C ¨C21C
Spannweite (EFT) | L = 3,0 m | L = 6,0 m | L = 9,0 m | L = 12 m | ||||||||
Deckenstärke | h = 0,16 m | h = 0,22 m | h = 0,35 m | h = 0,45 m | ||||||||
Bewehrungsgehalt (kg/m³) | 80 | 120 | 180 | 240 | ||||||||
GWP | best | min | max | best | min | max | best | min | max | best | min | max |
Beton | 21 | 22 | 29 | 29 | 31 | 40 | 47 | 49 | 63 | 60 | 63 | 84 |
Betonstahl | 4 | 6 | 11 | 8 | 13 | 23 | 19 | 30 | 56 | 33 | 51 | 96 |
GWP | 25 | 28 | 40 | 37 | 43 | 63 | 66 | 79 | 119 | 92 | 114 | 177 |
6.2 Brettsperrholzdecke
Tab. 3 Treibhauspotenzial GWP Brettsperrholzdecke für die Module A1–A3, C3, C4 (kg CO 2 -eq/m²) ¨C33C ¨C34C
Spannweite (EFT) | L = 3,0 m | L = 6,0 m | L = 9,0 m | L = 12 m | ||||||||
Deckenstärke | h = 0,12 m | h = 0,26 m | unüblich | unüblich | ||||||||
GWP | min | max | min | max | min | max | min | max | ||||
Brettsperrholz | 11 | 17 | 24 | 36 | ||||||||
GWP | 11 | 17 | 24 | 36 |
6.3 Treibhauspotenzial klassische Stahlträger-Verbunddecke (Bild 3)

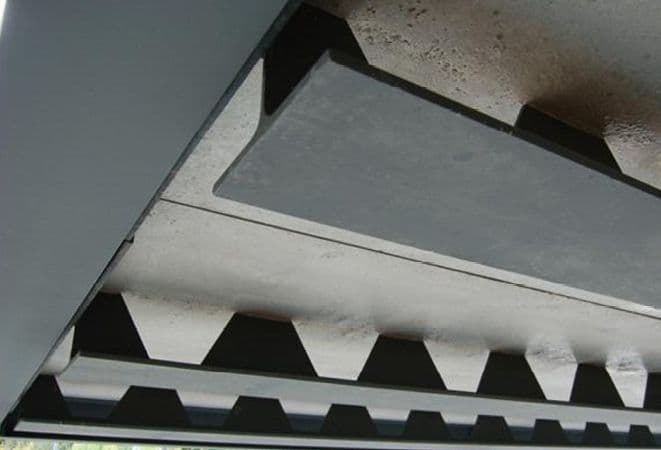

6.4 Stahlträger-Verbunddecke, Topfloor Integral mit Positivlage (Stahlbetonplatte oben) (Bild 4)
Tab. 4 Treibhauspotenzial GWP Stahlträger-Verbunddecke für die Module A1–A3, C3, C4 (kg CO 2 -eq/m²) ¨C48C ¨C49C
Spannweite (EFT) | L = 3,0 m | L = 6,0 m | L = 9,0 m | L = 12 m | ||||||||
Achsabstand | e = 3,0 m | e = 3,3 m | e = 3,5 m | |||||||||
Deckenstärke | h = 0,12 m | h = 0,14 m | h = 0,14 m | |||||||||
Profil | IPE 220 | IPE 330 | IPE 450 | |||||||||
Bewehrungsgehalt untere Lage (kg/m³) | 60 | 60 | 60 | |||||||||
Konstruktionshöhe | unüblich | 34 cm | 47 cm | 59 cm | ||||||||
GWP | best | min | max | best | min | max | best | min | max | best | min | max |
Beton | 16 | 17 | 22 | 19 | 19 | 25 | 19 | 19 | 25 | |||
Betonstahl | 2 | 3 | 6 | 4 | 6 | 11 | 4 | 6 | 11 | |||
Baustahl | 3 | 5 | 10 | 5 | 8 | 16 | 7 | 12 | 24 | |||
Feuerverzinkung | 2 | 2 | 2 | 3 | 3 | 3 | 5 | 5 | 5 | |||
GWP | 23 | 27 | 39 | 31 | 37 | 56 | 35 | 43 | 65 |
Tab. 5 Treibhauspotenzial GWP Stahlträger-Verbunddecke Topfloor Integral Positivlage für die Module A1–A3, C3, C4 (kg CO 2 -eq/m²) ¨C61C ¨C62C
Spannweite (EFT) | L = 3,0 m | L = 6,0 m | L = 9,0 m | L = 12 m | ||||||||
Achsabstand | e = 2,5 m | e = 2,5 m | e = 2,5 m | |||||||||
Deckenstärke oben | h = 0,10 m | h = 0,10 m | h = 0,10 m | |||||||||
Profil | IPE 200 | IPE 300 | IPE 360 | |||||||||
Bewehrungsgehalt untere Lage (kg/m³) | unüblich | 60 | 60 | 60 | ||||||||
GWP | best | min | max | best | min | max | best | min | max | best | min | max |
Beton | 13 | 13 | 17 | 13 | 13 | 17 | 13 | 13 | 17 | |||
Betonstahl | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 6 | |||
Baustahl | 4 | 7 | 14 | 6 | 10 | 19 | 8 | 13 | 26 | |||
GWP | 19 | 23 | 36 | 21 | 26 | 41 | 23 | 29 | 49 |
6.5 Stahlträger-Verbunddecke, Topfloor Integral mit Negativlage (Stahlbetonplatte unten) (Bild 5)
Tab. 6 Treibhauspotenzial GWP Stahlträger-Verbunddecke Topfloor Integral Negativlage für die Module A1–A3, C3, C4 (kg CO 2 -eq/m²) ¨C77C ¨C78C
Spannweite (EFT) | L = 3,0 m | L = 6,0 m | L = 9,0 m | L = 12 m | ||||||||
Achsabstand | e = 2,5 m | e = 2,5 m | e = 2,5 m | |||||||||
Deckenstärke unten | h = 0,10 m | h = 0,10 m | h = 0,10 m | |||||||||
Deckenstärke oben | h = 7 cm | h = 7 cm | h = 7 cm | |||||||||
Profil | IPE 200 | IPE 300 | IPE 360 | |||||||||
Bewehrungsgehalt untere Lage (kg/m³) | unüblich | 100 | 110 | 150 | ||||||||
GWP | best | min | max | best | min | max | best | min | max | best | min | max |
Beton | 13 | 13 | 17 | 13 | 13 | 17 | 13 | 13 | 17 | |||
Betonstahl | 3 | 5 | 9 | 3 | 5 | 10 | 4 | 7 | 13 | |||
Baustahl | 4 | 7 | 14 | 6 | 10 | 19 | 8 | 13 | 26 | |||
Massivholzplatte | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | |||
GWP | 31 | 36 | 51 | 33 | 39 | 57 | 36 | 44 | 67 |
7 Fazit und Grundsätze der Deckenplanung
Da die Decken- und Wandsysteme mit über 70 % den größten Einfluss auf die Emissionen eines Gesamttragwerks haben, bieten sie die größten Potenziale zur CO2-Einsparung. Deckentragwerke, die nur das Eigengewicht und die Verkehrslasten eines einzelnen Geschosses tragen müssen, sind vorteilhafter im Vergleich zu Abfangdecken. Wenn Abfangdecken bspw. das Gewicht von fünf Vollgeschossen tragen müssen, können sich ihre Deckenstärken auf das Drei- bis Vierfache einer Standarddecke erhöhen.
Es gibt keine bevorzugten Deckensysteme, sondern lediglich Tendenzen, ab welchen Spannweiten die Deckensysteme nachhaltig und wirtschaftlich sind. Vergleicht man die Deckensysteme bei einer Spannweite von 6 m, stellt man fest, dass alle Stahlträgerdecken dieselben GWP-Werte wie die Brettsperrholzdecke aufweisen. Da die Brettsperrholzdecke ab 6 m Spannweite nicht mehr wirtschaftlich ist, beginnt die nachhaltige Effizienz der Stahlsystemdecken und reicht bis zu einer Spannweite von 12 m. Stahlträgerdecken mit Spannweiten von 12 m weisen ein GWP von mindestens 23 kg CO2-eq/m² und maximal 67 kg CO2-eq/m² auf. Aus Sicht der Autoren sind die Stahlträgerdecken daher die Gewinner der CO2-Einsparung bei großen Spannweiten.
Vergleiche mit Spannbetonhohlplatten, Stahlbetonrippendecken oder vorgespannten Plattenbalkendecken zeigen bei 12 m weit höhere GWP-Werte als die günstigste Stahlträgerdecke, Topfloor Integral mit Positivlage [3]. Trotz der hohen GWP-Werte für Baustahl genießen Stahlträgerdeckensysteme einen sehr guten Ruf in Bezug auf die Nachhaltigkeit, da der Verbundquerschnitt aus Stahl und Beton zu einer hervorragenden Gesamtökobilanz führt. Dies ist einerseits auf den großen E-Modul und die hohe Festigkeit von Stahl zurückzuführen, andererseits auf die Verbundwirkung zwischen den Baustoffen.
Im Bereich höherer Deckenspannweiten für Stahlverbundträgersysteme sollten, wie baupraktisch üblich, zulässige Überhöhungen ausgenutzt werden, um die Trägerhöhen zu reduzieren. Dies ist wichtig, da meist die Grenzzustände der Durchbiegung gegenüber der Tragfähigkeit maßgebend sind. Tatsächlich schneiden die Deckensysteme, die überwiegend in Deutschland im Hochbau zum Einsatz kommen, am schlechtesten ab. Allerdings kann man den Betondecken nicht pauschal den schlechtesten Ruf zuweisen, da eine umfassende Ökobilanz eines Gebäudes erforderlich ist, um alle Deckensysteme im Gesamtkontext unter Berücksichtigung bauordnungs- und zivilrechtlicher Belange bewerten zu können.
Zwischen 9 m und 12 m Spannweite ist der Einsatzbereich von Betondecken beschränkt, da die CO2-Emissionen bis zum Vierfachen derjenigen von Stahlträger-Verbunddecken ansteigen. Außerdem ist es sinnvoll, die Tiefgaragenraster in Wohngebäuden an die Obergeschosse anzupassen, um unnötig dicke Abfangdecken und zahlreiche Unterzüge zu vermeiden. Tragende Wände und Stüt zen sollten also übereinandergestellt werden, um einen geraden Lastpfad zu gewährleisten.
Brettsperrholzdecken hingegen weisen im Bereich von 3 m bis 6 m sehr geringe GWP-Werte auf, weshalb ihr Einsatz bei diesen Spannweiten sinnvoll ist. Ebenso sollten zu geringe Materialausnutzungsgrade der Deckensysteme vermieden werden. Bei Betondecken wirkt sich eine Erhöhung der Deckenstärke um wenige Zentimeter bei gleichzeitiger Reduktion der Betongüte vorteilhaft auf das GWP aus [4].
Jeder Baustoff und jedes Deckensystem haben das Potenzial, klimaschädliche Gase und Ressourcen einzusparen. Die Planung der Deckensysteme sollte daher nicht isoliert, sondern im gesamtheitlichen Kontext betrachtet werden.
Literatur
- DIN EN 15804+A2 (2022) Nachhaltigkeit von Bauwerken – Umweltproduktdeklarationen – Grundregeln für die Produktkategorie Bauprodukte ; Deutsche Fassung EN 15804:2012+A2:2019 + AC:2021. Berlin: Beuth. Ausgabe März 2022.
- DBV-Heft 50 (2024) Nachhaltiges Bauen mit Beton – Deckensysteme – Tragwerksentwurf für den Klimaschutz . Bd. 3. Ausgabe Mai 2024.
- Mensinger, M.; Fontana, M. (2010) Entwicklung eines multifunktionalen Deckensystems mit erhöhter Ressourceneffizienz . Stahlbau 79, H. 4, S. 282–297. https://doi.org / 10.1002/stab.201001320
- Weidner, S.; Bechmann, R.; Mrzigod, A. (2023) Emissionsarmes Bauen mit Beton. Beton- und Stahlbetonbau 118, H. 5, S. 332–340. https://doi.org /10.1002/best.202300023
