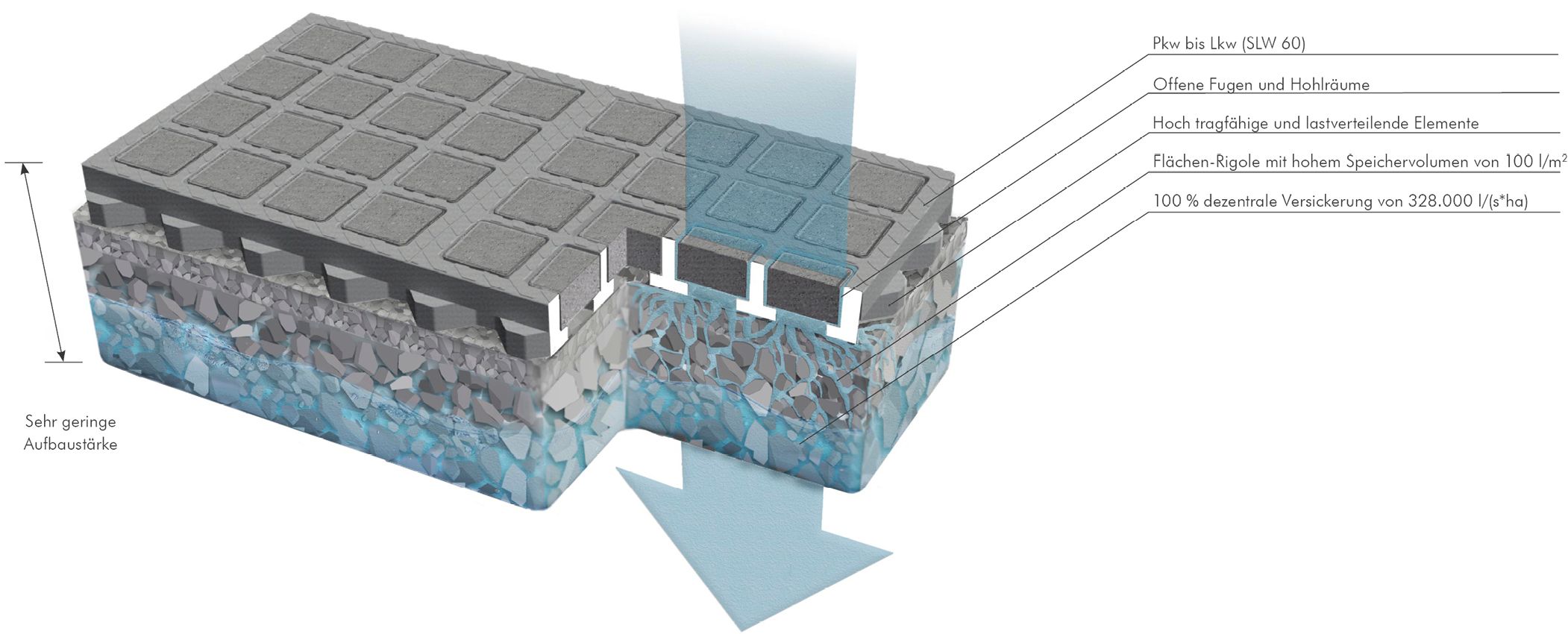

Ein Sickerpflaster, das sogar stärkste Niederschläge versickert? Und das dauerhaft? Gibt es. TTE® PFLASTER ist die starke Lösung gegen urbane Sturzfluten und zur Hochwasserprävention in der Schwammstadt (Bild 1).
Dauerhaft leistungsstark
Die unversiegelte Pflasterlösung TTE® PFLASTER beruht auf dem Verbundgitter TTE® Multidrain PLUS . Die Gitterplatte, die einem Rasengitter ähnelt, aber zu 100 % aus dem Gelben Sack recycelt wird, wird mit Pflastersteinen bestückt, die für die Kammern der Platte entwickelt wurden. Der TTE® Pflasterstein liegt so in den Kammern der Platte, dass sich Fugen und Ablaufrinnen bilden, durch die das Wasser optimal abfließen kann, wie René Hübner, Geschäftsführer von HÜBNER-LEE, erklärt. Durch ebendiese offenen Fugen und Hohlräume, die aufgrund der Trägerplatte keinen Fugensand erfordern, erzielt TTE® seine bemerkenswert hohe Versickerungsleistung, die etwa das Tausendfache herkömmlicher Dränpflaster erreicht.
Kleinste Bewegungen der TTE® Pflastersteine halten die Fugen des Systems auf Dauer offen und aufnahmefähig, weiß Hübner aus der knapp 30-jährigen Erfolgsgeschichte der innovativen Lösung. Erfahrene Garten- und Landschaftsbauer bringen Dränpflastern oft eine gewisse Skepsis entgegen. Zu Recht. Denn viele Produkte versprechen eine gute Versickerung, halten dieses Versprechen aber nur in der Anfangszeit. Dazu Hübner: „TTE® PFLASTER ist da anders, wie all die Jahre zeigen.“
Innovative Kombination aus Sickerpflaster und Rigole schluckt Starkregen

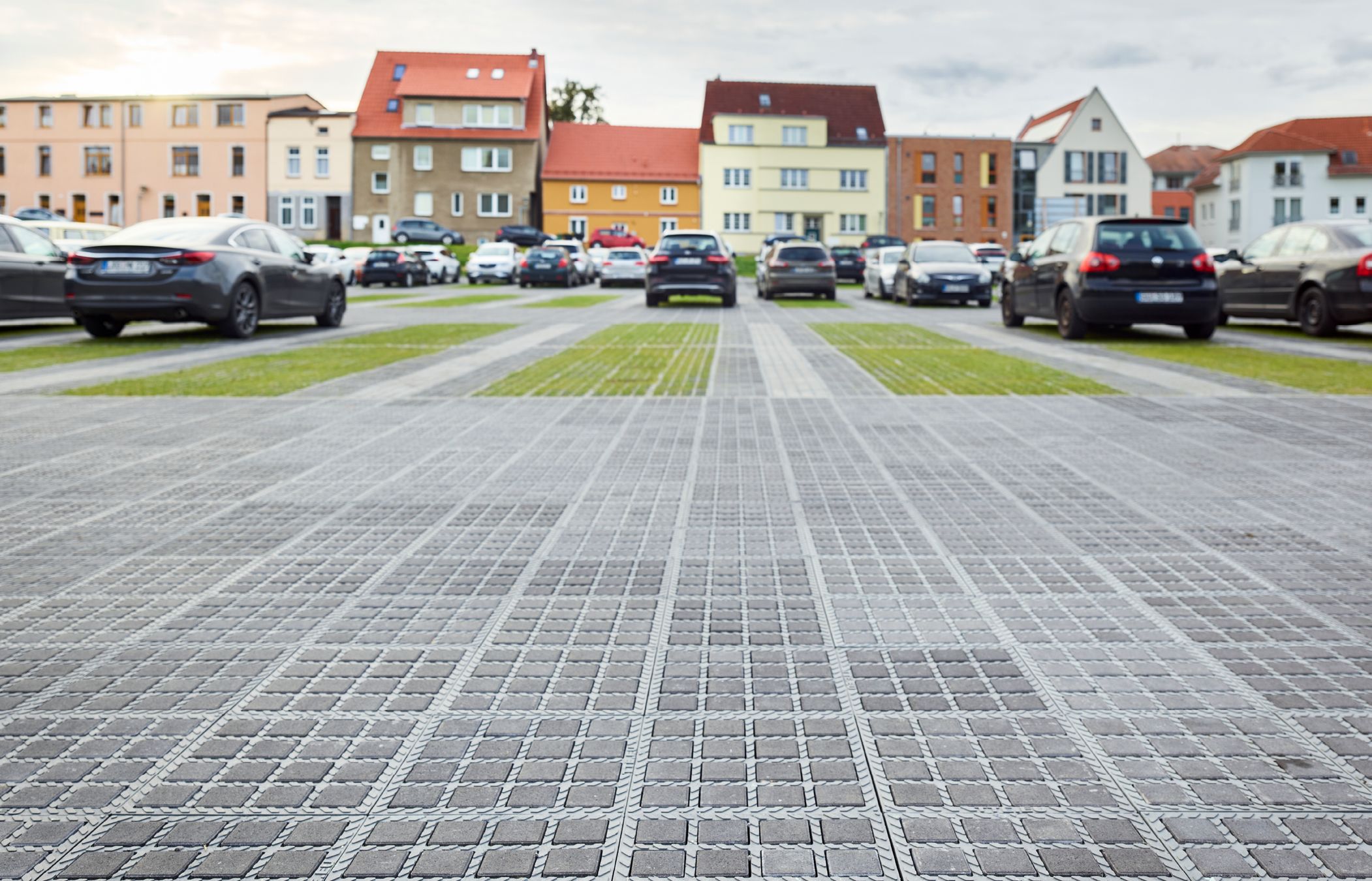

Ein Blick auf die Zahlen zeigt, wie effektiv die Lösung ist: TTE® PFLASTER erreicht eine Versickerungsleistung von 328.000 l/(sha). Im Vergleich: bei einem Jahrhundertregen fallen Niederschläge mit durchschnittlich 2700 l/(sha) an. Betrachtet man nun die Versickerungsleistung konventioneller Dränpflaster wird deutlich: Derart starken Niederschlägen, die in den kommenden Jahren zunehmen werden, sind diese Lösungen mit einer dauerhaften Versickerungsleistung von rd. 300–500 l/(s*ha) nicht gewachsen. Das Problem hierbei stellt die Fugenverfüllung dar, deren feine Poren sich mit der Zeit mit Feinpartikeln zusetzen. TTE®-PFLASTER-Flächen hingegen werden nicht abgesandet (Bild 2).
Die hohe Durchlässigkeit des TTE®-Belags allein reicht jedoch im Kampf gegen urbane Sturzfluten nicht aus, da die üblichen Böden solche Wassermengen nicht direkt aufnehmen können. Der Aufbau des TTE®-Systems kann durch die einzigartigen lastverteilenden Eigenschaften der Gitterplatte mit grobkörnigen Schottergemischen wie z. B. 5/45 mm statt 0/45 mm realisiert werden und fungiert somit als Rigole. In den Hohlräumen der Tragschicht können pro m 2 mehr als 100 l Wasser eingestaut und zeitverzögert an den Untergrund abgegeben werden.

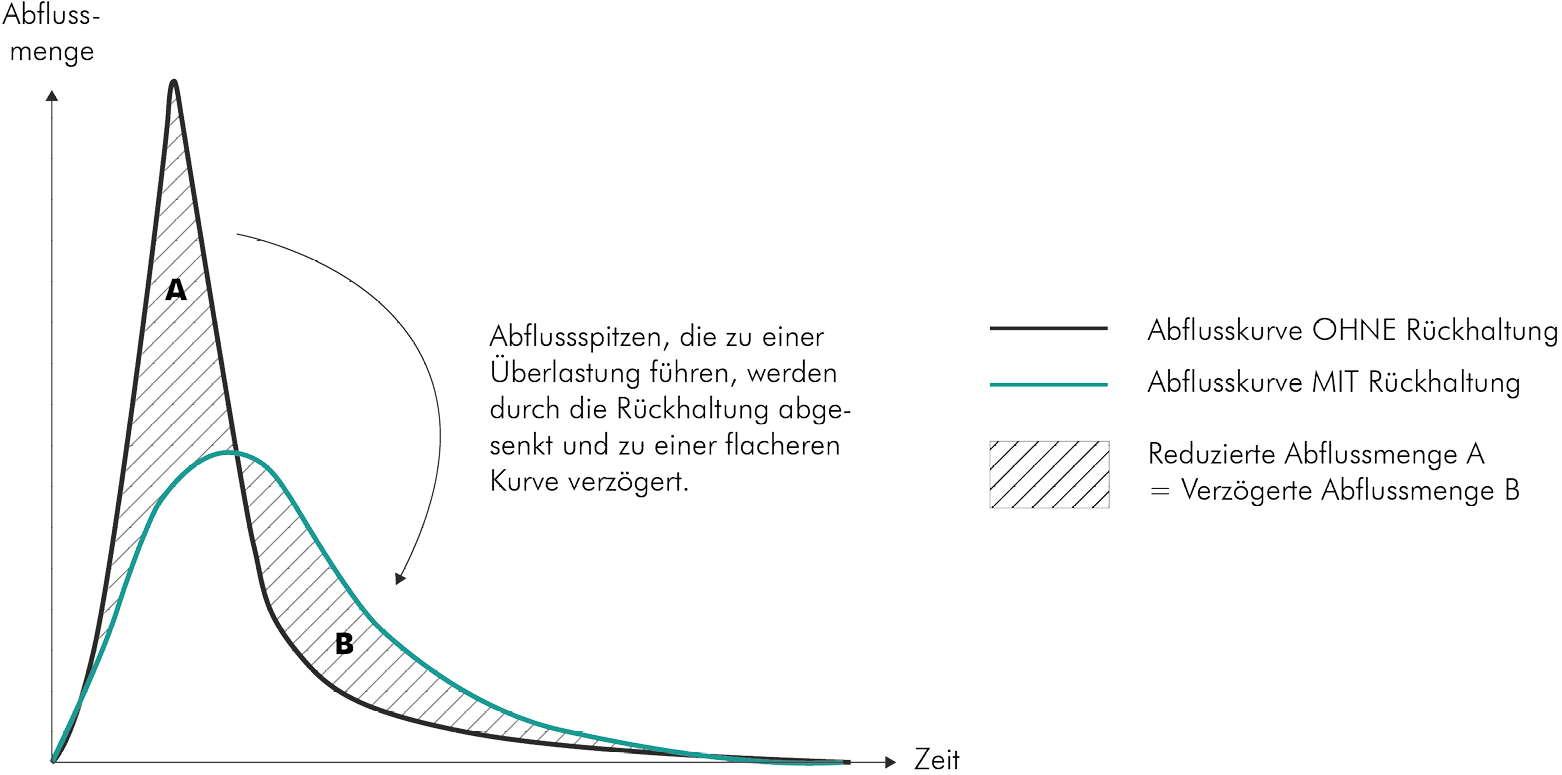

„Da TTE® sogar Starkniederschläge in der Tragschicht zurückhält, kann i. d. R. auf zusätzliche Entwässerungsmaßnahmen verzichtet werden“, erklärt René Hübner . „Um absolute Planungssicherheit bieten zu können, stellen wir hierzu kostenfreie Versickerungsberechnungen an“, stellt er einen Service der Firma HÜBNER-LEE vor. Diese Berechnungen können als Nachweis, dass die Flächen abflusslos sind, bei der Wasserbehörde vorgelegt werden. Das spart dem Bauherren dauerhaft Regenwassergebühren, die üblicherweise bei rd. 1 Euro/m²a und höher liegen können (Bild 3).
Effektive Versickerung bei höchster Belastbarkeit
Durch das patentierte Verbundsystem sind die Platten des TTE®-Systems horizontal und vertikal miteinander verbunden, nehmen Druckkräfte auf und übertragen sie auf die benachbarten Verbundplatten. Schub- und Scherkräfte werden durch die Verzahnung sicher abgefangen. TTE®-PFLASTER-Flächen sind dadurch hoch belastbar und für bis zu 20 t Achslast zugelassen (TÜV-SÜD-geprüft), wodurch sich neue Einsatzbereiche für unversiegelte Flächen erschließen. Sogar Bus- und Lkw-Parkplätze, Anliegerstraßen sowie Lager- und Logistikflächen können mit dem System befestigt werden.
Effiziente Abläufe und reduzierte Materialkosten
TTE® PFLASTER ist laut Hübner für Profis, aber auch Laien schnell und einfach zu verlegen: „Worauf ich an dieser Stelle besonders hinweisen möchte, ist unsere Komplettlösung TTE® directPAVE.“ Bei TTE® directPAVE wird die Gitterplatte herstellerseitig mit Pflastersteinen vorbestückt und so verpackt, dass die Platten auf der Baustelle schnell und auch maschinell verlegt werden können.
TTE® wird mit einer im Schnitt 50 % geringeren Tragschicht verbaut als konventionelle Beläge. Es wird weniger Boden abgetragen und deutlich weniger Schotter verbaut. So wird Material gespart und unzählige Lkw-Fahrten von und zur Baustelle vermieden, was nicht nur den CO2-Ausstoß reduziert, sondern auch Kosten und Zeit einspart. Die Belastbarkeit des reduzierten TTE®-Aufbaus hat das Unternehmen unabhängig prüfen lassen – mit durchweg positiven Ergebnissen: TTE® ist trotz der geringeren Tragschicht genauso belastbar wie klassische Pflasterbauweisen nach RStO in vergleichbarer Belastungsklasse.
Planern und Architekten stellt die Herstellerfirma HÜBNER-LEE zudem eine verifizierte EPD (Umweltproduktdeklaration) als Planungshilfe zur Verfügung.
